BNT-791W(1G/2G)

  • TABLET

タブレットのある生活

画面が大きいからリラックスして楽しめる

7.9インチの液晶パネルを採用。5インチのスマートフォンと比較して約2.8倍と画面が大きいので、映像、写真、ホームページ、電子書籍など、さまざまなコンテンツをゆったりとお楽しみいただけます。

液晶は視野角が170度と、どの角度から見てもきれいなIPS方式なので、二人で並んで映画や写真を見る場合などに効果を発揮します。

64ビット クアッドコアCPUを搭載

演算を担うCPUにはARM Cortex-A53 64ビットクアッドコアプロセッサを、OSにはAndroid 6.0を搭載。
スムーズな操作感を実現しています。

主記憶装置であるRAMは2種類の容量を用意しました。
タブレットをよく使われる方に向けた2GB版「BNT-791W(2G)」と、
タブレット入門者に向けた1GB版「BNT-791W(1G)」からお選びいただけます。

【タブレットとコンピューターの基礎知識はこちら

薄型軽量だから外でも楽しい

薄さ9.1mm、337gと薄型軽量なので、どこにでも気軽に持ち運べます。

*外でインターネットに接続するにはスマートフォンのテザリング機能やWi-Fiルータが必要です。

HDMI出力やSDカードなど多彩な入出力を装備

映画も読書もゲームもこれ一台で

のべ200万以上のアプリを持つGoogle Playストアには便利なアプリや楽しいゲームがいっぱい。
お好きなアプリやゲームをダウンロードしてお楽しみいただけます。映画や書籍など、コンテンツも満載です。

※お客様と作るBNT-791Wの動作確認アプリ一覧はこちら
※ハードウェア構成などにより、一部対応できないアプリがございます。

開発ストーリー

タブレットは操作速度が重要です。
操作速度はユーザーが操作してから反応が出るまでの時間のことで、時間が短ければ短いほど使いやすくなります。
前作のBNT-71Wではサクサク動くことがご好評をいただきました。

BNT-791Wの開発では、ある一定量を超えるアプリを入れると操作速度が遅くなることがわかりました。
Android 6.0はAndroid 5.1と比べてOSの容量が大きくなり、主記憶装置(RAM)の空き容量が少なくなったためです。

タブレット初心者の方にとって問題ではありませんが、タブレットでいろんなアプリをよく使われる方に向けては改善が必要でした。

ソフトウェアの改善も行いましたが、RAMの増量がより重要だと認識しました。
操作速度はCPUの速度とRAMの容量に比例する関係にあり、RAMを増やせば操作速度が改善するからです。

こうしてタブレット初心者の方に向けた1GB版と、よく使われる方に向けた2GB版が生まれました。

品質面で注意したのが、機構系と電気系でした。
特に日々の使用で力が加わる機構・電気部品は故障になりやすいからです。
BNT-71Wの修理データを参考にしながら、BNT-791Wでは主に4つの改良を行っています。

1つめはmicroUSB端子です。充電時に毎回抜き差しするmicroUSB端子は、最も負荷のかかる部分の1つです。
今回、ケーブルが端子に隙間なく挿さるようにすることで、挿入時のケーブルのぐらつきを減らし、端子に加わる力を低減しています。

2つめは電源ボタンです。電源ボタンはその性質上凸型になっているため、ぶつけたり、落としたりした際に衝撃が加わりやすい部分です。
従来のタクトスイッチから今回はメンブレンスイッチに変更して耐衝撃性を高めています。

筐体の強度向上にも配慮しました。背面カバーが前面のディスプレイ部分を周囲から囲む構造にして力を分散させています。
このほか、microSDカードスロットの位置ずれを最小限にして、microSDカードの誤挿入が起きないようにしました。

ダウンロード

 マニュアルはこちら (1.17MB)





主要部品

項目 型番 / 製造メーカー
メインチップ MT8163V / MediaTek
RAM BNT-791W(1G):D2516EC4BXG×2 / Kingston Technology
BNT-791W(2G):H5TC8G63CMA×2 / SK hynix
ROM BWCTASC21G16G / Biwin Storage Technology Limited
Wi-Fi/Bluetooth/GPS MT6625LN / MediaTek
液晶パネル 20810790240038 / BOE Technology Group
タッチパネル HK80DR2888A2-PG / DongGuan HONG KAI OPTO-ELECTRONIC
電源IC MT6323LGA / MediaTek
バッテリー H-2885100P / Shenzhen Shendaneng Electronic
OS Android 6.0 / Google

※部品はロットによりほぼ同等品に変更になる場合があります。

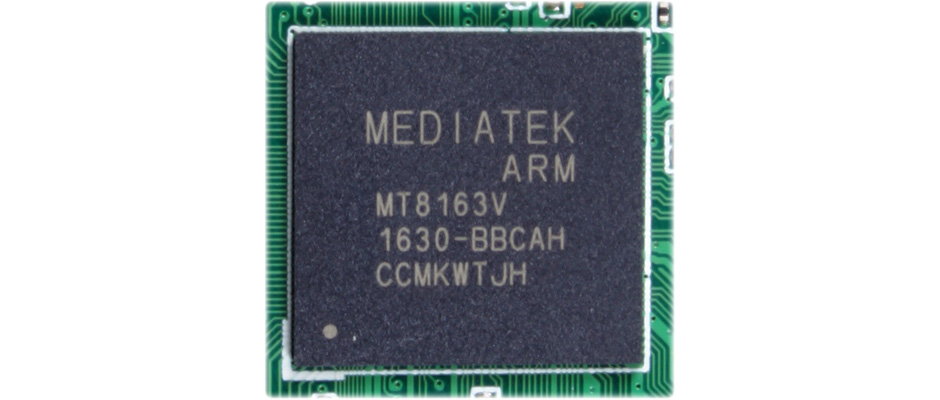

CPU(メインチップ)

CPU_w

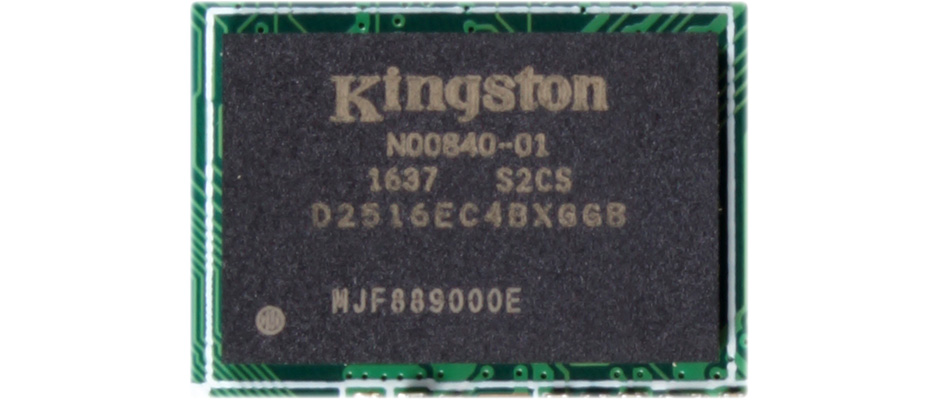

RAM(動作メモリー*)

RAM_w

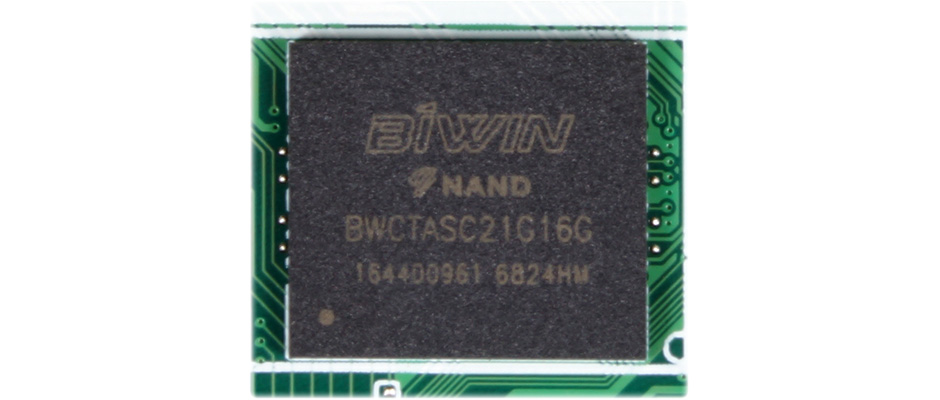

ROM(保存メモリー)

NAND_w



メイン基板*

p_PCB

*1GB版の写真





品質試験

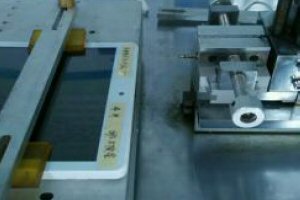

  • IO_parts_life
    挿抜試験1kg重の力、30回/分の速度で10,000回(USB)、3,000回(HDMI、SD、イヤホン)の挿抜を行う。

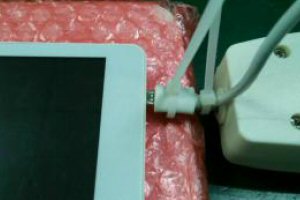

  • USB_pull
    挿抜力試験microUSBケーブルの挿抜力が一定の範囲内(緩すぎず、硬すぎず)であること。

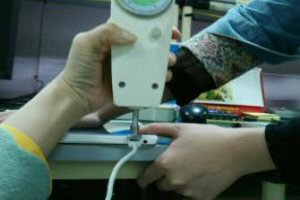

  • parts_strength
    ボタン・端子強度試験ボタンに0.5kg重の力を5秒間/3回、各端子にケーブルを接続して5kg重の力を5秒間/3回加える。

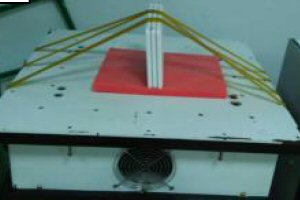

  • bare_vibration
    振動試験(本体直接)振幅0.35mm、5Hz-150Hz-5Hzの周期でXYZ各軸に対して30分振動を加える。

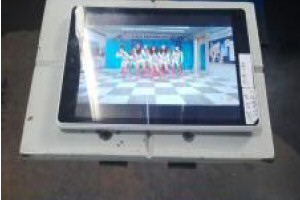

  • bare_drop
    落下試験(本体直接)製品本体を高さ60cmから6面に対して落下させる。

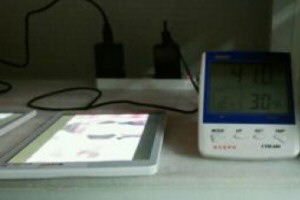

  • high_temp_aging
    高温動作試験+40度の恒温槽内で96時間、最大負荷にて動作させる。

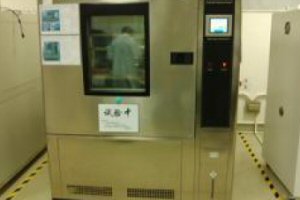

  • low_temp_aging
    低温動作試験±0度の恒温槽内で24時間、最大負荷にて動作させる。

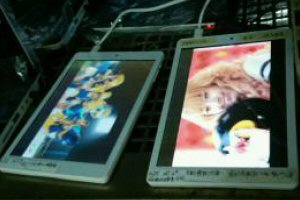

  • temp_cycle
    温度サイクル試験恒温槽内でー5度にて3時間、その後+50度にて3時間、最大負荷にて動作させる(2サイクル)。

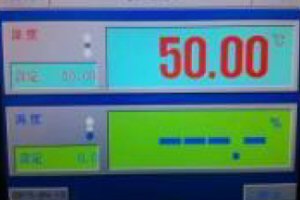

  • high_temp_load
    高温負荷試験+50度の恒温槽内で1時間保存し、その後最大負荷にて2時間動作させる。

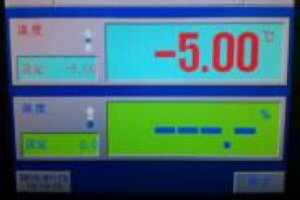

  • low_temp_load
    低温負荷試験ー5度の恒温槽内で1時間保存し、その後最大負荷にて2時間動作させる。

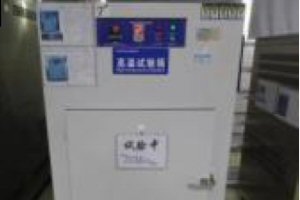

  • high_temp_storage
    高温保存試験+60度の恒温槽内で16時間保存し、その後室温に戻し動作に支障がないか確認する。

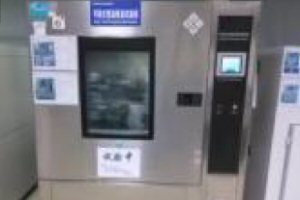

  • low_temp_storage
    低温保存試験ー25度の恒温槽内で16時間保存し、その後室温に戻し動作に支障がないか確認する。

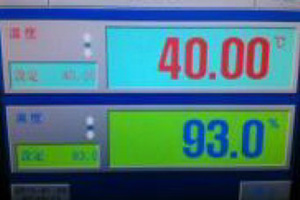

  • constant_temp_humi
    高温高湿保存試験+40度、湿度90〜95%の恒温槽内で48時間保存し、その後室温に戻し動作に支障がないか確認する。

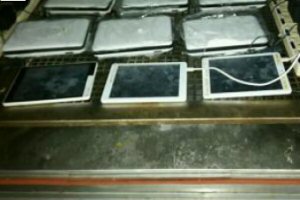

  • thermal_shock
    温度急変試験ー25度に下げ3時間保存、+60度に上げ3時間保存する(5サイクル)。室温で動作に支障がないか確認する。
  • wide_voltage
    AC電圧変動試験ACアダプターの電圧を90Vまたは264Vの定格外にし、それぞれの電圧で最大負荷で2時間動作させる。

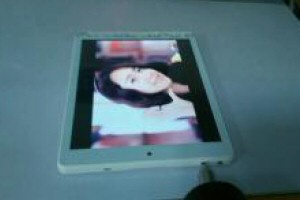

  • ESD
    静電破壊試験各端子に対し±3KVで接触試験を10回、±8KVで非接触試験を10回行う。

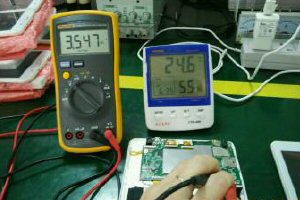

  • charge-discharge
    充放電試験0度、+25度、+40度でそれぞれ放電、充電を行い、充放電時間と充電電圧を確認する。

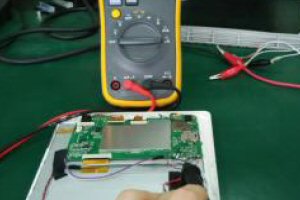

  • poweroff_leakage
    漏れ電流試験電源オフにて漏れ電流の値を測定し、基準値以下であることを確認する。

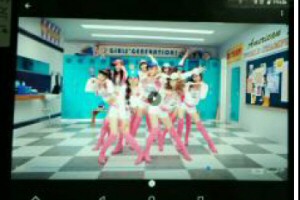

  • multimedia
    機能試験室温にて音楽、動画、静止画、電子書籍、録音、カメラ、アラーム、センサーなどの正常動作を確認する。

※これらの試験は製品の品質を評価するためのもので、上記の行為を行った際の無破損・無故障を保証するものではありません。
取扱説明書、保証書、本体の注意書き、仕様をよくお読みになり、同範囲内でご使用ください。





認証

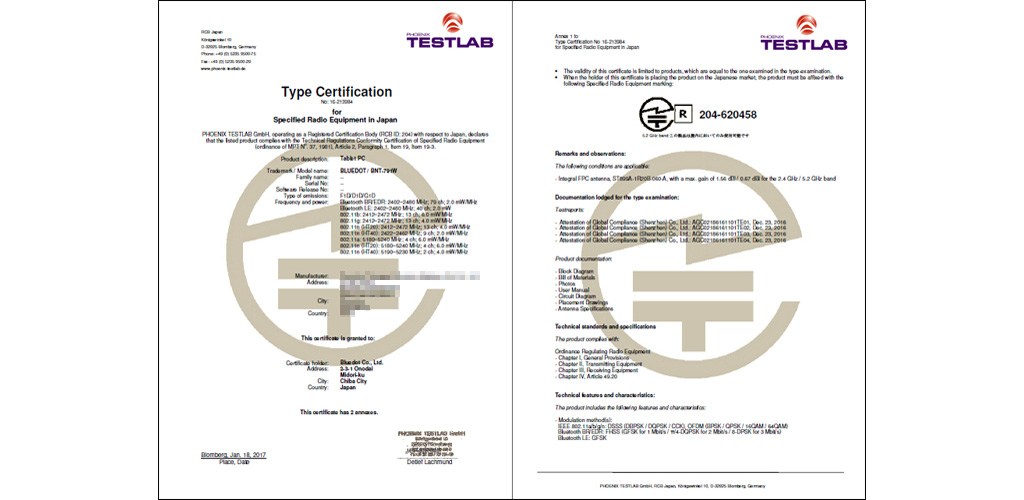

telec_bnt791w

技術基準適合証明





主な仕様

外形寸法(幅×高さ×厚さ) 195.7×137.2×9.1mm
本体質量 約337g(内蔵バッテリーを含む)
マイクロプロセッサ MT8163(ARM Cortex-A53 64ビット 1.3GHz クアッドコアプロセッサ)
内蔵メモリ BNT-791W(1G):RAM 1GB(DDRIII)/ROM 16GB*
BNT-791W(2G):RAM 2GB(DDRIII)/ROM 16GB*
外部メモリ microSDカードスロット(200GBまで確認/フォーマットはFAT32)*
ディスプレイ 7.9インチIPS液晶(視野角170度) 5点タッチ
画面画素数 1024×768画素
バッテリー 3.8V 3500mAh
充電時間 約3時間(主電源オフ,付属のACアダプターを使用した場合)
Wi-Fi IEEE802.11a/b/g/n
Bluetooth 対応(4.0)
GPS 対応
センサー 重力センサー
カメラ 前面(30万画素)/背面(200万画素)
オーディオ スピーカー(ステレオ)×1、マイク×1
端子類 HDMI micro(Type-D)端子×1、microSDカードスロット×1、microUSB端子×1(OTG対応)、ヘッドホン端子×1
電源 microUSB端子より充電(DC 5V 2A)
オペレーティングシステム Android 6.0
マーケット Google Playストア

*プリインストールされているOSやアプリなどにより工場出荷時の段階で約5GBが使用されています。
*SDカードへのアプリ移動(SDカードの内部ストレージ化)には対応していません。
*各社の社名または商品名は商標または登録商標です。
*ご使用にはインターネット環境およびWi-Fi(無線LAN)環境が必要です。
*SIMカードには非対応です。





付属品と梱包

充電用ACアダプター、USBケーブル、取扱説明書、保証書、クリーニングクロス
