BNT-71W

BNT-71W

ダウンロード

　マニュアルはこちら (2.22MB)
　*第1次予約分で明るさバーが効かない件についてはこちら。





主要部品

項目 型番 / 製造メーカー
メインチップ MT8163V / MediaTek
RAM KPN055ES3-ZIa1 / Leahkinn Technology
ROM SDTNRGAMA-008G / SanDisk
Wi-Fi/Bluetooth/GPS MT6625LN / MediaTek
液晶パネル LXJD07WIM280-24J / CPT
タッチパネル PB701A1364 / Pingbo Electronic
電源IC MT6323LGA / MediaTek
バッテリー WD3265100P / Wisewod Technology
OS Android 5.1 / Google

※部品はロットによりほぼ同等品に変更になる場合があります。



CPU(メインチップ)

cpu_l



RAM(動作メモリー)

ram_l



ROM(保存メモリー)

rom_l

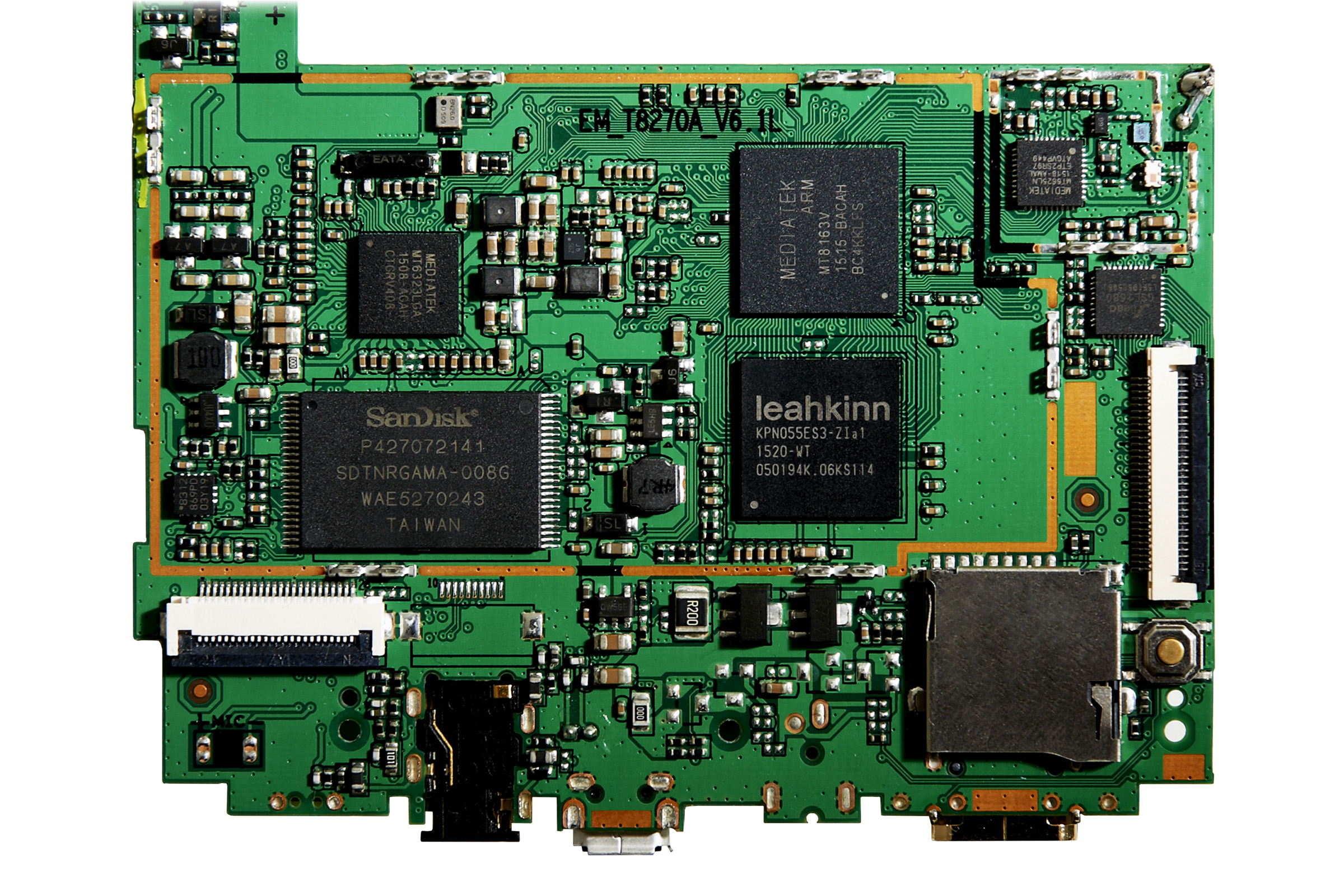

メイン基板

main_pcb





品質・検査

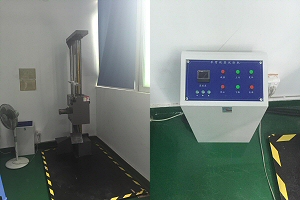

  • drop
    落下試験
  • vibration
    振動試験

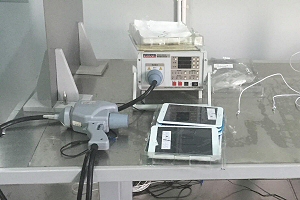

  • esd
    静電破壊試験

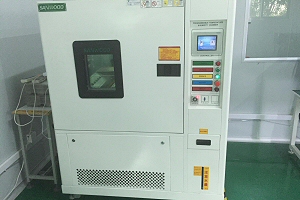

  • temp
    高温多湿低温試験

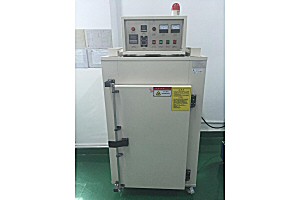

  • humidity
    湿度変化試験

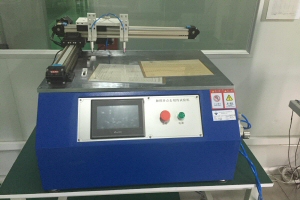

  • touch
    タッチパネル耐性試験

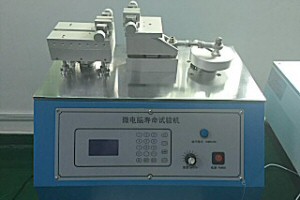

  • microusb
    USB挿抜試験

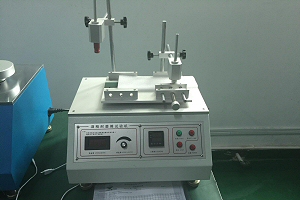

  • alcohol
    耐アルコール摩耗試験

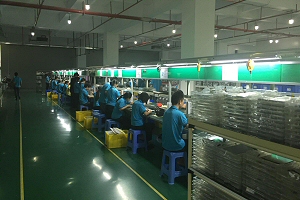

  • assembly
    生産ライン

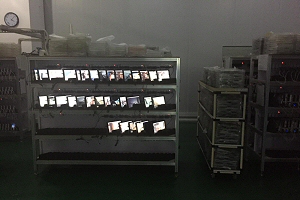

  • aging
    エージング（連続動作）テスト

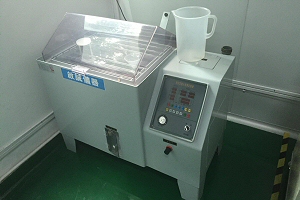

  • salt-tolerant
    耐塩性確認テスト





品質テスト

項目例 合格内容
高温低温動作 温度-25℃〜温度+70℃/湿度90%を6回循環
静電破壊 各端子に対して±4kVの接触,±8kVの近接を10回
ボタン耐性 1万回
タッチパネル耐性 10万回
microUSB挿抜 3,000回
振動試験 化粧箱3面、各面30分
Wi-Fi信号強度試験 10m(障害物なし)、10m(障害物あり)、25m(複数障害物あり)
高負荷放電試験 音量最大、輝度最大、Wi-Fi/Bluetoothオンの状態でネットビデオを再生しながら放電
高負荷充電試験 音量最大、輝度最大、Wi-Fi/Bluetoothオンの状態でネットビデオを再生しながら充電
生産ラインでの抜取試験 Wi-Fiにてネットビデオ再生8時間
Wi-Fi/Bluetoothの信号強度、安定性試験50回
重力センサー試験
LCD正常表示試験
自動/手動スタンバイ50回
ボタン/イヤホン挿抜50回
カメラでの録画テスト1時間
カード挿抜/認識50回
HDMI挿抜50回
USB挿抜50回
標準アプリ起動各５回
ストア起動/ダウンロード
電池残量10%での安定性/正常動作(ビデオ/ゲーム/ネット)
リセット正常動作5回以上





認証

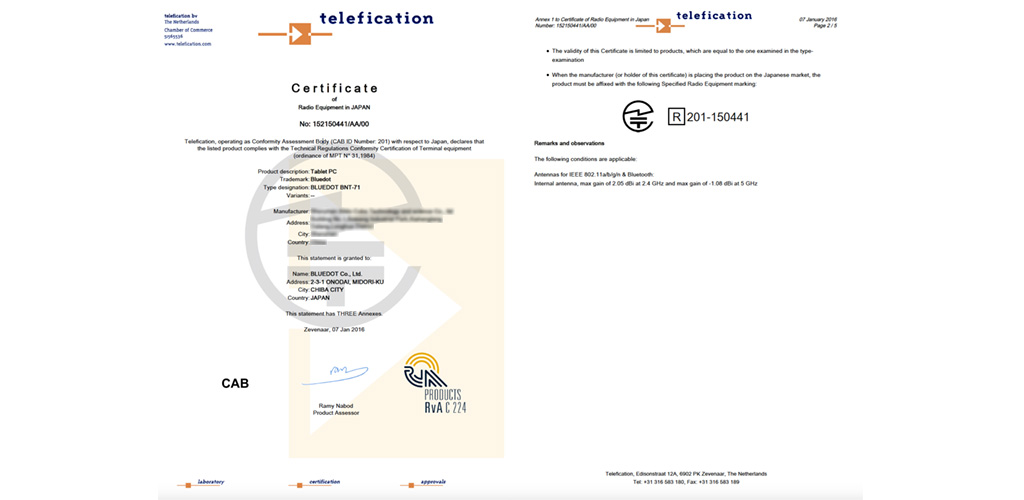

telec0

技術基準適合証明





主な仕様

外形寸法(幅×高さ×厚さ) 192×116×10mm
本体質量 約295g（内蔵バッテリーを含む）
マイクロプロセッサ ARM Cortex-A53 64ビット 1.3GHz クアッドコアプロセッサ
内蔵メモリ RAM 1GB(DDRIII)/ROM 8GB*
外部メモリ microSDカードスロット(128GBまで確認/フォーマットはFAT32)
ディスプレイ 7インチIPS液晶(視野角178度) 5点タッチ
画面画素数 1024×600画素
バッテリー 2400mAh
動作時間 動画再生：約5時間(Wi-Fiオフ/液晶輝度50%/イヤホン時)
音楽再生：約10時間(Wi-Fiオフ/液晶オフ/イヤホン時)
充電時間 約3時間(主電源オフ,5V,2A出力のACアダプターを使用した場合)
Wi-Fi IEEE802.11a/b/g/n
Bluetooth 対応(4.0)
GPS 対応
センサー 重力センサー
カメラ 前面Webカメラ30万画素
オーディオ スピーカー(モノラル)×1、マイク×1
端子類 ミニHDMI端子×1、microSDカードスロット×1、microUSB端子×1(OTG対応)、ヘッドホン端子×1
電源 microUSB端子より充電(DC 5V 2A)
オペレーティングシステム Android 5.1
マーケット Google Playストア
付属品 USBケーブル、取扱説明書、保証書、ACアダプター(2016年6月出荷分より)

*プリインストールされているOSやアプリなどにより工場出荷時の段階で約4.75GBが使用されています。
*各社の社名または商品名は商標または登録商標です。
*ご使用にはインターネット環境およびWi-Fi(無線LAN)環境が必要です。
*SIMカードには非対応です。
